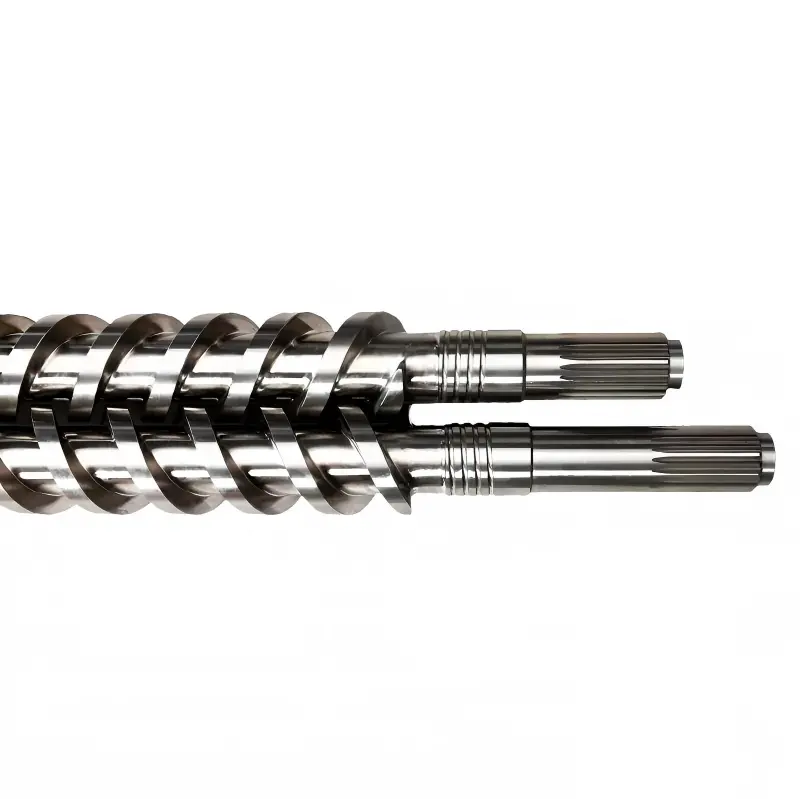

압출기 트윈 평행 스크류 배럴

경험이 풍부한 중국 압출기 트윈 평행 스크류 배럴 제조업체와 협력하여 기술 팀은 전단 섹션을 자유롭게 맞춤화하여 복잡한 폴리머 변형을 실현할 수 있습니다. HAPPY PLASTICS는 다축 CNC 나사 연삭, 깊은 구멍 호닝 및 고급 원심 바이메탈 주조를 채택하여 내구성이 뛰어난 트윈 스크류 배럴 시스템을 제조합니다. 이 장비는 30~50% 유리섬유 강화 소재, 고광물 충진재 배합, 고강도 탈휘발을 용융 압력 손실이나 스크류 샤프트 굽힘 변형 없이 안정적으로 처리합니다.

평행 트윈 스크류 배럴의 작동 원리

압출기 트윈 평행 스크류 배럴은 용적형 용융물 운반 및 고전단 혼합 장치로 기능합니다. 원추형 트윈 스크류 장비와 달리 스크류 외경은 공급 포트에서 압출 다이까지 일관되게 유지되어 전체 기계 길이에 걸쳐 단면적 흐름량이 균일하게 유지됩니다.

두 개의 스크류가 동일한 방향으로 회전하면 재료는 무한 모양의 흐름 경로를 따라 두 개의 스크류 플라이트 사이를 순환합니다. 매우 조밀한 비행 간 및 비행 간 일치 클리어런스는 폴리머 집합체를 분쇄하기 위해 국부적인 고전단 영역을 형성합니다. 지속적인 맞물림 동작으로 자동 자가 세척이 이루어지며 재료 보유 및 열 탄화를 효과적으로 방지할 수 있습니다.

5-Zone 모듈식 결합 구조

HAPPY PLASTICS는 통합된 조정 불가능한 구조 대신 압출기 트윈 평행 스크류 배럴에 완전한 모듈식 설계를 채택합니다. 기술자는 정확한 유변학적 처리 요구 사항을 충족하기 위해 스플라인 샤프트 및 분할 배럴의 기능 섹션을 자유롭게 결합하고 재배열할 수 있습니다.

• 섹션 1: 주 공급 및 환기 블록

넓게 열린 비재킷 배럴 세그먼트, 대용량 공급 채널, 펠렛 원료, 솜털 분말 및 재활용 플라스틱 플레이크 공급에 적합합니다.

• 섹션 2: 고체 운반 및 용융 블록

조밀한 45°/60° 반죽 블록과 일치하는 깊은 홈이 있는 전방 전달 요소는 모터 토크를 균일한 열로 변환하여 고체 플라스틱의 빠르고 완전한 용융을 실현합니다.

• 섹션 3: 측면/상부 보조 공급 블록

액체 첨가제나 경질 유리 섬유를 완전히 용융된 용융물에 주입할 수 있는 예비 측면/상단 공급 포트로 스크류 표면의 직접적인 마모를 줄입니다.

• 섹션 4: 집중 혼합 및 진공 탈휘발 블록

정방향 및 역방향 교대 나사 요소는 안정적인 재료 밀봉을 형성하고 대형 진공 벤트 섹션 앞에 높은 전단 압력을 형성하여 내부 수분과 휘발성 작은 분자를 완전히 배출합니다.

• 섹션 5: 고압 계량 배출 블록

작은 피치의 얕은 플라이트 요소는 용융물 흐름을 안정화하고 4.0~8.0MPa의 안정적인 헤드 압력을 생성하며 수정된 용융물을 수중/스트랜드 펠릿화 다이를 통해 고르게 밀어냅니다.

재료 합금 매칭 테이블

엔지니어링 플라스틱, 생분해성 재료 및 컬러 마스터배치를 가공하면 스크류와 배럴에 강한 기계적 마모와 산성 부식이 발생합니다. 우리는 압출기 트윈 평행 스크류 배럴의 생산 공식에 가장 적합한 합금 재료를 일치시킵니다.

글로벌 스플라인 표준 사양

HAPPY PLASTICS의 Extruder Twin Parallel Screw Barrel은 기존 컴파운딩 생산 라인에 직접 설치 및 업그레이드가 가능합니다. 모든 기계 구조는 주류 국제 연결 표준을 완벽하게 준수하여 호환성을 보장합니다.

• 표준 중심 거리 정밀도:공정 매개변수를 변경하지 않고도 원래 장비의 압축 비율을 유지하려면 유럽 및 아시아의 주류 압출기 중심 거리 매개변수를 엄격히 따르십시오.

• 표준 인벌류트 스플라인:DIN 5480, ISO 4156, ANSI 국제 표준에 따라 제조된 스플라인 치형 프로파일은 유휴 공간 및 회전 중 토크 백래시 없이 꼭 맞습니다.

• 정밀한 피팅 표면:각 배럴 세그먼트의 접합 표면은 경면 연마되어 있으며 높은 내부 압력에서 용융물 누출을 방지하기 위해 고온 금속 밀봉 링이 장착되어 있습니다.

기술 FAQ

Q: 측면 유리섬유 공급 포트의 스크류 플라이트가 매우 빠르게 마모됩니다. 원인은 무엇입니까?

A: 유리섬유를 배럴에 투입하면 용융된 플라스틱으로 완전히 감싸지지 않습니다. 단단하고 건조한 유리 섬유는 연마용 사포처럼 스크류 표면을 지속적으로 닦습니다. 이 문제를 해결하려면 압출기 트윈 평행 스크류 배럴의 측면 피더 하류에 있는 스크류 요소는 이중 보호를 위해 초경질 텅스텐 카바이드 배럴 라이닝과 일치하는 HIP 분말 야금 고 바나듐 카바이드 합금을 채택해야 합니다.

Q: 우리 생산 라인은 컬러 마스터배치 컴파운딩에서 생분해성 플라스틱 과립화로 전환해야 합니다. 원래 배럴 장비를 재사용할 수 있습니까?

답: 그렇습니다. 당사의 풀모듈식 압출기 트윈 평행 스크류 배럴 시스템에는 새로운 압출기에 대한 완전한 투자가 필요하지 않습니다. 기존 배럴 섹션의 배열 순서를 조정하고(폐쇄 섹션을 벤트 섹션으로 교체) 스플라인 샤프트의 나사 요소 조합을 교체하여 전단 강도를 조정하기만 하면 장비 개조 비용이 크게 절약됩니다.

Q: 평행 트윈 스크류 배럴은 발열 반응 수정 중에 정밀하고 독립적인 온도 제어를 어떻게 실현합니까?

A: 각 모듈식 배럴 블록에는 외부 고효율 세라믹 가열 링과 일치하는 내장형 병렬 냉각수 채널이 독립적으로 장착되어 있습니다. 이중 가열 및 냉각 제어 시스템은 생산 PLC와 협력하여 가열/냉각을 신속하게 전환하여 강한 발열 반응 작업 조건에서도 가공 온도 변동을 ±1℃ 이내로 유지합니다.

구조적 품질 보증

배송된 스크류와 배럴이 녹슬지 않고 일직선이며 도착 후 즉시 생산에 투입될 수 있도록 HAPPY PLASTICS는 엄격한 국제 수출 포장 사양을 구현합니다.

• 견고한 수출 부식 방지 포장 사양:모든 배럴 섹션과 스플라인 나사 샤프트는 왁스 기반 산업용 방청 그리스로 완전히 코팅되어 있으며 VCI 증기 방청 필름으로 진공 포장되어 충돌 변형을 방지하기 위해 충격 흡수 폼으로 채워진 IPPC 훈증 항해에 적합한 강화 목재 케이스에 고정되어 있습니다.

• 12개월 구조적 품질 보증:압출기 트윈 평행 스크류 배럴의 모든 전체 세트에는 12개월 전체 구조 보증이 제공됩니다. 표준 작동 조건 하에서 재료 결함, 합금 균열 및 비정상적인 박리의 경우 무료 교체가 가능합니다.

• 완전한 추적 가능한 품질 인증 문서:각 주문에는 배럴 내경 레이저 테스트 기록, 재료 야금 인증서 및 나사 요소 조립 레이아웃 도면을 포함한 전체 검사 자료가 첨부됩니다.
